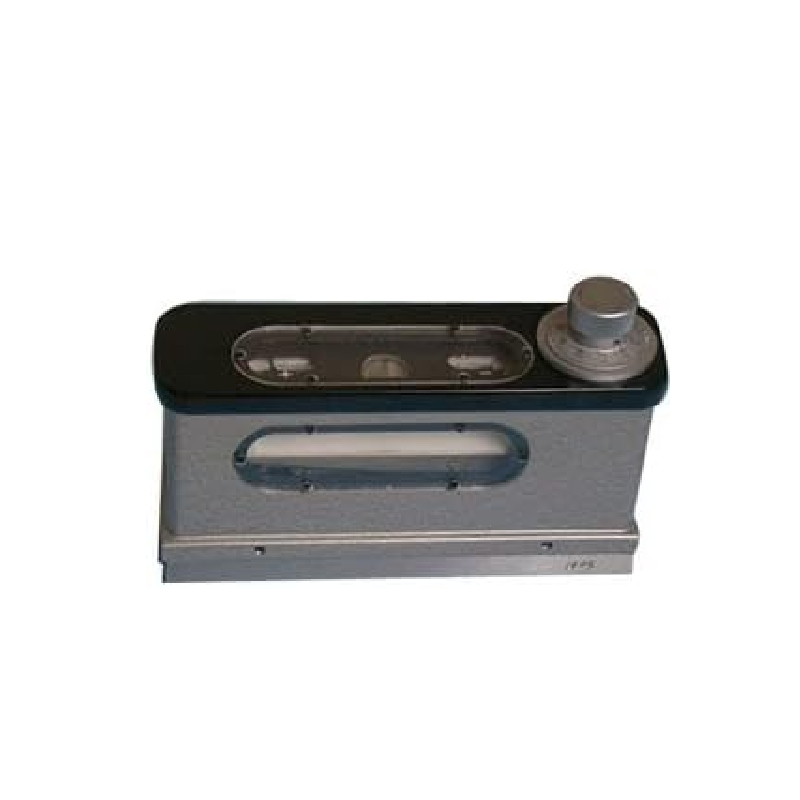

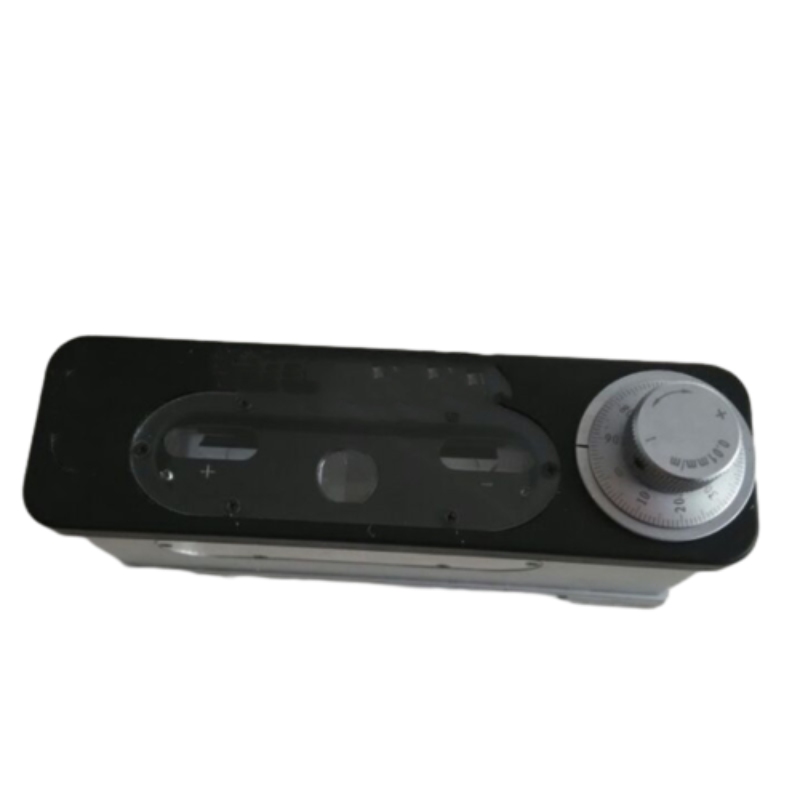

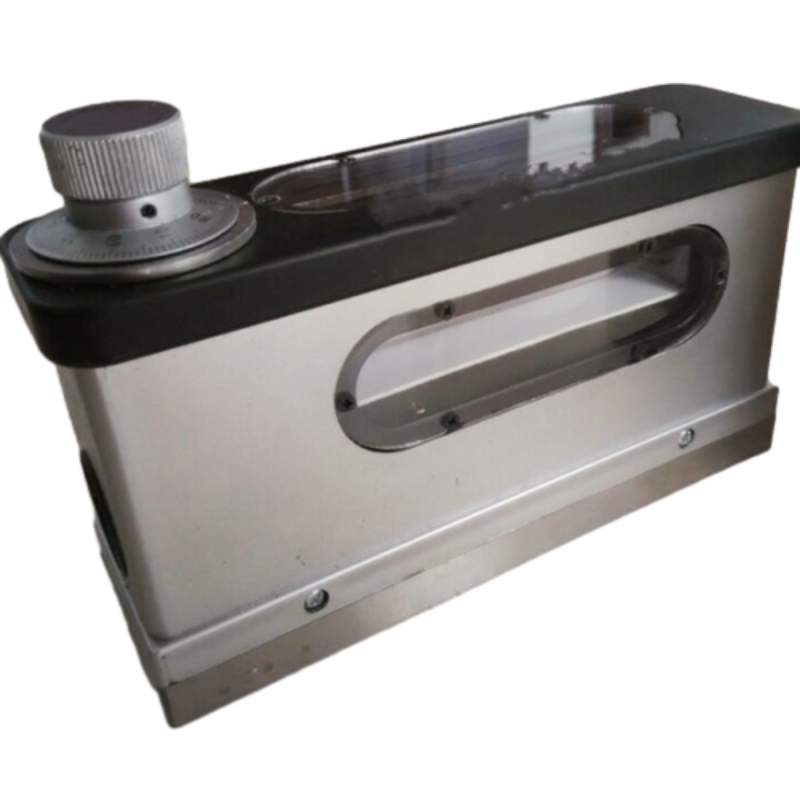

ਆਪਟੀਕਲ ਕੰਪੋਜ਼ਾਈਟ ਚਿੱਤਰ ਦਾ ਪੱਧਰ

1. 1.Application

ਆਪਟੀਕਲ ਕੰਪੋਜ਼ਾਈਟ ਚਿੱਤਰ ਦਾ ਪੱਧਰ ਸਮਤਲ ਸਤਹ ਦੇ ਗਰੇਡੀਐਂਡ ਅਤੇ ਸਿਲੰਡਰ ਵਾਲੀ ਸਤਹ ਨੂੰ ਖਿਤਿਜੀ ਦਿਸ਼ਾ ਨੂੰ ਮਾਪਣ ਲਈ ਵਰਤਿਆ ਜਾਂਦਾ ਹੈ; ਸਲਾਇਡਵੇਅ ਜਾਂ ਸਲਾਇਡਵੇਅ ਜਾਂ ਮਸ਼ੀਨ ਟੂਲ ਜਾਂ ਉਪਕਰਣ ਦੇ ਅਧਾਰ ਦੇ ਅਧਾਰ ਦੇ ਨਾਲ ਨਾਲ ਉਪਕਰਣਾਂ ਦੀ ਸਥਿਤੀ ਨੂੰ ਸਥਾਪਤ ਕਰਨ ਦੀ ਸ਼ੁੱਧਤਾ.

2. 2.ਇਕਨੀਕਲ ਡੇਟਾ

(1) ਹਰ ਗ੍ਰੈਜੂਏਸ਼ਨ ਵੈਲਯੂ: … 0.01mm / m

(2) ਵੱਧ ਤੋਂ ਵੱਧ ਮਾਪਣ ਵਾਲੀ ਸੀਮਾ: … 0 ~ 10mm / m

(3) ਭੱਤਾ: … 1mm / ਇਕ ਮੀਟਰ ਦੇ ਅੰਦਰ … 0.01mm / m

ਪੂਰੀ ਤਰ੍ਹਾਂ ਮਾਪਣ ਵਾਲੀ ਸੀਮਾ ਦੇ ਅੰਦਰ … 0.02mm / m

(4) ਕੰਮ ਕਰਨ ਵਾਲੀ ਸਤਹ ‘ਤੇ ਜਹਾਜ਼ ਦਾ ਭਟਕਣਾ … 0.0003mm / m

(5) ਆਤਮਿਕ ਪੱਧਰ ਦਾ ਹਰ ਗ੍ਰੈਜੂਏਸ਼ਨ ਮੁੱਲ … 0.1mm / m

(6) ਕੰਮ ਕਰਨ ਵਾਲੀ ਸਤਹ (ਐਲ ਡਬਲਯੂ): … 165 ਮਿਲੀਮੀਟਰ

(7) ਸਾਧਨ ਦਾ ਸ਼ੁੱਧ ਭਾਰ: … 2kgs.

3.
4. ਸਾਧਨ ਦਾ ਕਦਮ:

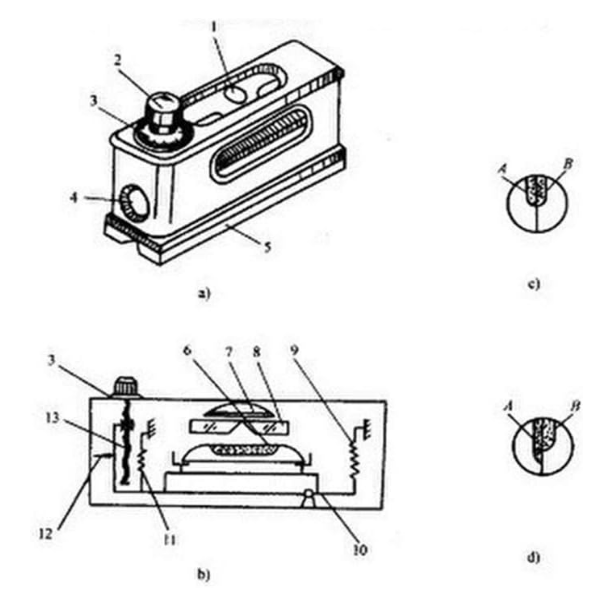

ਕੰਪੋਜ਼ਿਟ ਚਿੱਤਰ ਦਾ ਪੱਧਰ ਮੁੱਖ ਤੌਰ ਤੇ ਮਾਈਕਰੋ ਐਡਜਸਟਿੰਗ ਪੇਚ, ਗਿਰੀ, ਗ੍ਰੈਜੂਏਸ਼ਨ ਪੇਚ, ਲੀਵਰ, ਲੀਵਰ ਦੇ ਨਾਲ ਨਾਲ ਸਾਦੇ ਅਤੇ ਵੀ ਕੰਮ ਕਰਨ ਵਾਲੀ ਸਤਹ ਦੇ ਨਾਲ ਅਧਾਰ ਨੂੰ ਹੇਠ ਦਿੱਤੇ ਹਿੱਸੇ ਹੁੰਦੇ ਹਨ.

4. 4. ਵਰਕਿੰਗ ਸਿਧਾਂਤ:

ਕੰਪੋਜ਼ਾਈਟ ਚਿੱਤਰ ਦਾ ਪੱਧਰ ਆਤਮਿਕ ਪੱਧਰ ਦੀ ਮਿਸ਼ਰਿਤ ਵਿੱਚ ਏਅਰ ਪੱਧਰ ਦੇ ਮਿਸ਼ਰਿਤ ਵਿੱਚ ਹਵਾ ਦੇ ਬੱਬਲ ਚਿੱਤਰਾਂ ਨੂੰ ਪ੍ਰਾਪਤ ਕਰਨ ਅਤੇ ਪੜ੍ਹਨ ਦੀ ਸੰਵੇਦਨਸ਼ੀਲਤਾ ਨੂੰ ਵਧਾਉਣ ਲਈ ਲੀਵਰ ਅਤੇ ਮਾਈਕਰੋ ਪੇਚ ਸੰਚਾਰ ਪ੍ਰਣਾਲੀ ਨੂੰ ਵਧਾਉਣ ਲਈ ਵਧਦੀ ਹੈ ਅਤੇ ਲੀਵਰ ਅਤੇ ਮਾਈਕਰੋ ਪੇਚ ਸੰਚਾਰਿਤ ਸਿਸਟਮ ਨੂੰ ਪੜ੍ਹਨ ਦੀ ਭਾਵਨਾ ਨੂੰ ਵਧਾਉਣ ਲਈ ਵੱਧਦੇ ਸਿਸਟਮ ਅਤੇ ਲੀਵਰ ਅਤੇ ਮਾਈਕਰੋ ਪੇਚ ਸੰਚਾਰ ਪ੍ਰਣਾਲੀ ਨੂੰ ਪੜ੍ਹਨ ਲਈ ਜੋੜਦਾ ਜਾ ਰਿਹਾ ਹੈ. ਇਸ ਲਈ ਜੇ 0.01mm / m ਦੇ ਗਰੇਡੀਐਜ ਨਾਲ ਕੰਮ ਦਾ ਟੁਕੜਾ, ਤਾਂ ਇਹ ਕੰਪੋਜ਼ਿਟ ਚਿੱਤਰ ਪੱਧਰ ਵਿੱਚ ਪੜ੍ਹਿਆ ਜਾ ਸਕਦਾ ਹੈ (ਕੰਪੋਜ਼ਾਈਟ ਚਿੱਤਰ ਪੱਧਰ ਵਿੱਚ ਆਤਮਾ ਦਾ ਪੱਧਰ ਮੁੱਖ ਤੌਰ ਤੇ ਸਿਫ਼ਰ ਨੂੰ ਦਰਸਾਉਂਦਾ ਹੈ).

5. .:

ਕੰਪੋਜ਼ਿੰਗ ਵਰਕਿੰਗ ਵਰਕ ਦੇ ਟੁਕੜੇ ਅਤੇ ਮਾਪਣ ਵਾਲੇ ਵਰਕਪੀਸ ਦੇ ਗਰੇਡੀਐਂਟ ਨੂੰ ਟੌਪਿੰਗ ਵਰਕਪੀਸ ਦੇ ਸਮੂਹਿਕ ਚਿੱਤਰਾਂ ਦਾ ਨਿਰਵਿਘਨ ਕਰਨ ਦਾ ਕਾਰਨ ਬਣਦਾ ਹੈ; ਬੋਲੀ-ਏਕ ਬੱਬਲ ਦੀਆਂ ਤਸਵੀਰਾਂ ਸਹਿਣਸ਼ੀਲਤਾ ਦੇ ਤੁਰੰਤ ਅਤੇ ਪੜ੍ਹਨ ਤੱਕ ਤੁਰੰਤ ਗ੍ਰੈਜੂਏਟਡ ਡਿਸਕ ਨੂੰ ਘੁੰਮਾਓ. ਮਾਪਣ ਵਾਲੇ ਵਰਕਪੀਸ ਦੇ ਅਸਲ ਗਰੇਡੀਐਂਟ ਨੂੰ ਹੇਠ ਦਿੱਤੇ ਫਾਰਮੂਲੇ ਦੁਆਰਾ ਗਿਣਿਆ ਜਾ ਸਕਦਾ ਹੈ:

ਅਸਲ ਗ੍ਰੇਡੀਐਂਟ = ਗਰੇਡੀਐਂਟ ਵੈਲਯੂ ਪੂਰੀਕ੍ਰਮ ਦੂਰੀ ਡਿਸਕ ਰੀਡਿੰਗ

ਫੌਕਸ ਉਦਾਹਰਣ: ਡਿਸਕ ਰੀਡਿੰਗ: 5 ਗਰੇਡੀਏਂਟਸ; ਜਿਵੇਂ ਕਿ ਕੰਪੋਜ਼ਿਟ ਚਿੱਤਰ ਦਾ ਪੱਧਰ ਇਸਦੇ ਗਰੇਡੀਐਂਟ ਵੈਲਯੂ ਅਤੇ ਪੂਰਨ ਮੁੱਲ ਦੇ ਨਾਲ ਫੌਕਸ ਹੋ ਜਾਂਦਾ ਹੈ, ਜੋ ਕਿ ਗਰੇਡੀਐਂਟ ਵੈਲਯੂ ਹੈ: 0.01mm / ਐਮ ਅਤੇ ਪੂਰਾਕ੍ਰਮ ਦੂਰੀ: 165mm.

ਇਸ ਲਈ: ਅਸਲ ਗ੍ਰੇਡੀਐਂਟ = 165 ਮਿਲੀਮੀਟਰ 5 0.01 / 1000 = 0.00825mm

6.
7. 6.ਪਰੇਸ਼ਨ ਨੋਟਿਸ:

(1) ਵਰਤੋਂ ਤੋਂ ਪਹਿਲਾਂ, ਤੇਲ ਦੀ ਧੂੜ ਨੂੰ ਪੈਟਰੋਲ ਨਾਲ ਸਾਫ ਕਰੋ ਅਤੇ ਫਿਰ ਜਜ਼ਬ ਜੁਗ ਨਾਲ ਸਾਫ਼ ਕਰੋ.

(2) ਤਾਪਮਾਨ ਤਬਦੀਲੀ ਦਾ ਸਾਜ਼ਾਨ ‘ਤੇ ਬਹੁਤ ਪ੍ਰਭਾਵ ਹੁੰਦਾ ਹੈ ਅਤੇ ਇਸਲਈ ਗਲਤੀ ਤੋਂ ਬਚਣ ਲਈ ਇਸ ਨੂੰ ਗਰਮੀ ਦੇ ਸਰੋਤ ਨਾਲ ਵੱਖ ਕਰਨਾ ਲਾਜ਼ਮੀ ਹੈ.

(3) ਮਾਪਣ ਦੌਰਾਨ, ਗ੍ਰੈਜੂਏਟਡ ਡਿਸਕ ਨੂੰ ਘੁੰਮਾਓ ਕਿ ਟੂ ਏਅਰ ਬੱਬਲਬਿੰਬ ਦੀਆਂ ਤਸਵੀਰਾਂ ਪੂਰੀ ਤਰ੍ਹਾਂ ਸਕਾਰਾਤਮਕ ਅਤੇ ਨਕਾਰਾਤਮਕ ਨਿਰਦੇਸ਼ਾਂ ਲਈਆਂ ਜਾ ਸਕਦੀਆਂ ਹਨ.

(4) ਜੇ ਉਪਕਰਣ ਨੂੰ ਸਹੀ ਜ਼ੀਰੋ ਸਥਿਤੀ ਵਿੱਚ ਪਾਇਆ ਜਾਂਦਾ ਹੈ, ਤਾਂ ਇਸ ਨੂੰ ਠੀਕ ਕੀਤਾ ਜਾ ਸਕਦਾ ਹੈ; ਇੰਸਟ੍ਰਮਮੈਂਟ ਨੂੰ ਇੱਕ ਸਥਿਰ ਟੇਬਲ ਤੇ ਪਾਓ ਅਤੇ ਗ੍ਰੈਜੂਏਸ਼ਨ ਕੀਤੀ ਗਈ ਡਿਸਕ ਨੂੰ ਘੁੰਮਾਓ ਜੋ ਪਹਿਲਾਂ ਪੜ੍ਹਨਾ ਏ; ਫਿਰ ਸਾਧਨ ਨੂੰ 180O ਤਕ ਬਦਲੋ ਅਤੇ ਇਸ ਦੀ ਅਸਲ ਜਗ੍ਹਾ ਤੇ ਵਾਪਸ ਜਾਓ. ਦੂਸਰਾ ਰੀਡਿੰਗ ਪ੍ਰਾਪਤ ਕਰਨ ਲਈ ਟੂ ਏਅਰ ਬੁਲਬਲੇ ਨੂੰ ਮਿਲਾਉਣ ਲਈ ਗ੍ਰੈਜੂਏਟ ਕੀਤੀ ਗਈ ਡਿਸਕ ਨੂੰ ਘੁੰਮਾਓ. ਇਸ ਲਈ 1/2 (α + β) ਸਾਧਨ ਦਾ ਜ਼ੀਰੋ ਭਟਕਣਾ ਹੈ. ਗ੍ਰੈਜੂਏਟਡ ਡਿਸਕ ਤੇ ਤਿੰਨ ਸਮਰਥਨ ਪੇਚ ਨੂੰ oo ਿੱਲੇ ਕਰੋ ਅਤੇ ਐਂਬੋਸਡ ਐਡਜਸਟਿੰਗ ਕੈਪ ਨੂੰ ਹੱਥ ਨਾਲ ਹੇਠਾਂ ਦਬਾਓ; ਜ਼ੀਰੋ ਭਟਕਣਾ ਅਤੇ ਪੁਆਇੰਟ ਲਾਈਨ ਕੰਪੋਜ਼ਿਟ ਪ੍ਰਾਪਤ ਕਰਨ ਲਈ ਡਿਸਕ ਨੂੰ 1/2 (α + β) ਨੂੰ ਘੁੰਮਾਓ; ਆਖਰਕਾਰ ਪੇਚਾਂ ਨੂੰ ਤੇਜ਼ ਕਰੋ.

(5) ਕੰਮ ਤੋਂ ਬਾਅਦ, ਸਾਜ਼ ਨੂੰ ਐਸਿਡ ਫ੍ਰੀ, ਐਹੋਇਲਸ, ਐਂਟੀਰੂਸ ਤੇਲ ਅਤੇ ਐਂਟੀਰੌਸਟ ਪੇਪਰ ਨਾਲ ਬੰਨ੍ਹਿਆ ਜਾਣਾ ਚਾਹੀਦਾ ਹੈ; ਇਸ ਨੂੰ ਲੱਕੜ ਦੇ ਬਕਸੇ ਵਿਚ ਪਾਓ ਅਤੇ ਫਿਰ ਇਸ ਨੂੰ ਸਾਫ ਸੁੱਕੀ ਜਗ੍ਹਾ ‘ਤੇ ਸਟੋਰ ਕਰੋ.

ਗਰਮ ਟੈਗਸ: ਆਪਟੀਕਲ ਕੰਪੋਜ਼ਿਟ ਚਿੱਤਰ ਦਾ ਪੱਧਰ ਆਪਟੀਕਲ ਕੰਪੋਜ਼ਿਟ ਚਿੱਤਰ ਪੱਧਰ ਦਾ ਸਪਲਾਇਰਾਂ

ਤਕਨੀਕੀ ਮਾਪਦੰਡ

- ਪਲੇਟ ਵੈਲਯੂ ਡਾਇਲ 0.01 ਮਿਲੀਮੀਟਰ / ਐਮ

- ਮਾਪ ਸੀਮਾ 0-10 ਮਿਲੀਮੀਟਰ / ਮੀਟਰ

- Parent 1MM / M + 0.01 ਮਿਲੀਮੀਟਰ / ਐਮ ਦੇ ਅੰਦਰ ਪੇਰੈਂਟ-ਚਾਈਲਡ ਗਲਤੀ

- ਪੂਰੀ ਮਾਪ ਦੀ ਸੀਮਾ ਦੇ ਅੰਦਰ ਮਾਪਿਆਂ ਦੀ ਗਲਤੀ 02 ਮਿਲੀਮੀਟਰ / ਮੀਟਰ ਹੈ

- 0.003mm ਦਾ ਬੈਂਚ ਫਲੈਟਪਨ ਭਟਕਣਾ

- ਸੈੱਲ ਵੈਲਯੂ ਇਕੱਠਾ ਕਰਨ ਦਾ ਸਟੈਂਡਰਡ 0.1 ਮਿਲੀਮੀਟਰ / ਮੀਟਰ

- ਦਫਤਰ ਡੈਸਕ ਦਾ ਆਕਾਰ 165 x 48 ਮਿਲੀਮੀਟਰ

- ਸ਼ੁੱਧ ਭਾਰ 2.2 ਕਿਲੋਗ੍ਰਾਮ

ਆਪਟੀਕਲ ਕੰਪੋਜ਼ਾਈਟ ਚਿੱਤਰ ਪੱਧਰ ਦੀ ਸੰਭਾਲ: ਐਂਟੀਰੂਸਟ ਦਾ ਤੇਲ ਅਤੇ ਸਟੋਰੇਜ਼ ਸੁਝਾਅ

ਸਹੀ ਰੱਖ-ਰਖਾਅ ਇਹ ਸੁਨਿਸ਼ਚਿਤ ਕਰਦਾ ਹੈ ਕਿ ਤੁਹਾਡੀ ਆਪਟੀਕਲ ਕੰਪੋਜ਼ਿਟ ਚਿੱਤਰ ਪੱਧਰ ਨੂੰ 0.01MM / ਐਮ ਸ਼ੁੱਧਤਾ ਅਤੇ ਟਿਕਾ .ਤਾ ਨੂੰ ਬਰਕਰਾਰ ਰੱਖਦਾ ਹੈ. ਇਸ ਦੀ ਪ੍ਰਿਜ਼ਮ ਤਕਨਾਲੋਜੀ ਅਤੇ ਮਕੈਨੀਕਲ ਕੰਪੋਨੈਂਟਸ ਨੂੰ ਬਚਾਉਣ ਲਈ ਇਨ੍ਹਾਂ ਕਦਮਾਂ ਦੀ ਪਾਲਣਾ ਕਰੋ:

1. ਸਤਹ ਸੁਰੱਖਿਆ ਲਈ ਰੋਜ਼ਾਨਾ ਸਫਾਈ

ਵਰਤੋਂ ਤੋਂ ਬਾਅਦ, ਤੇਲ ਅਤੇ ਧੂੜ ਨੂੰ ਹਟਾਉਣ ਲਈ ਇਕਸਾਰ ਰਹਿਤ ਕੱਪੜੇ ਤੇ ਆਈਸੋਪ੍ਰੋਪਾਈਲ ਅਲਕੋਹਲ ਤੇ ਕੰਮ ਕਰਨ ਵਾਲੀਆਂ ਸਤਹਾਂ (ਵੀ-ਗੋਰੋਵ, ਕਿਨਾਰਾਂ) ਨੂੰ ਪੂੰਝੋ. ਜ਼ਿੱਦੀ ਮਲਬੇ ਲਈ ਨਰਮ ਬੁਰਸ਼ ਦੀ ਵਰਤੋਂ ਕਰੋ – ਕਦੇ ਘਬਰਾ ਨਹੀਂ ਪੈਂਦਾ, ਜੋ ਆਪਟੀਕਲ ਪਾਰਟਸ ਜਾਂ ਨੁਕਸਾਨ ਧਾਤ ਦੇ ਕੋਟਿੰਗਾਂ ਨੂੰ ਸਕ੍ਰੈਚ ਕਰ ਸਕਦਾ ਹੈ. ਇਹ ਸਹੀ ਪੜ੍ਹਨ ਲਈ ਨਾਜ਼ੁਕ (RAW 0.1μm) ਨੂੰ ਸੁਰੱਖਿਅਤ ਰੱਖਦਾ ਹੈ.

2. ਧਾਤ ਦੇ ਹਿੱਸੇ ਦੀ ਰੁਟੀਨ ਐਂਟੀਟੀ ਦੀ ਦੇਖਭਾਲ

ਜਦੋਂ ਕਿ ਗ੍ਰੇਨੀਟ ਬੇਸ ਖੋਰ, ਧਾਤ ਦੇ ਹਿੱਸਿਆਂ (ਪੇਚਾਂ, ਲੀਵਰ, ਲਹਿਰਾਂ, ਹਿੱਸ) ਦਾ ਵਿਰੋਧ ਕਰਦਾ ਹੈ. ਸਟਰੇਨ ਦੇ ਨਾਨ-ਐਸੀਡਿਕ ਐਂਟੀ-ਰਾਸਟਰੀ-ਐਂਟੀ-ਰਾਸਟਰ ਆਫ਼ ਰਾਸਟਰ ਆਫ਼ ਰਾਸਟ ਇਨ:

ਇੱਕ ਡਰਾਉਣ ਵਾਲੇ ਨਾਲ ਥਰਿੱਡਾਂ ਅਤੇ ਪਾਵਾਟਸ ਨੂੰ ਥੋੜੇ ਜਿਹੇ ਲਾਗੂ ਕਰੋ, ਗ੍ਰੇਨਾਈਟ / ਲੈਂਸਾਂ ਤੇ ਪੂਲ ਕਰਨ ਤੋਂ ਪਰਹੇਜ਼ ਕਰੋ.
ਜ਼ਬਤ ਕਰਨ ਤੋਂ ਰੋਕਦਾ ਹੈ: ਸਿਲੰਡਰ ਸੰਬੰਧੀ ope ਲਾਣ ਦੇ ਮਾਪਾਂ ਲਈ ਲੀਵਰ ਵਿਧੀ ਸੰਵੇਦਨਸ਼ੀਲਤਾ (0.001 ਮਿਲੀਮੀਟਰ ਸ਼ੁੱਧਤਾ) ਰੱਖਦਾ ਹੈ.

3. ਅਨੁਕੂਲ ਸਟੋਰੇਜ ਅਭਿਆਸ

ਸ਼ਾਮਲ / ਨਮੀ ਦੇ ਨੁਕਸਾਨ ਤੋਂ ਬਚਣ ਲਈ ਸ਼ਾਮਲ ਕੀਤੇ ਗਏ ਹਾਰਡ ਕੇਸ ਜਾਂ ਸੁੱਕੇ ਕੈਬਨਿਟ ਵਿਚ ਸਟੋਰ ਕਰੋ:

ਵਾਤਾਵਰਣ: 900 ਸੀ -30 ° C, <60% ਨਮੀ ਜੋ ਲੈਂਸ ਸੰਘਣੇਪਣ ਅਤੇ ਆਪਟੀਕਲ ਵਿਗਾੜ ਨੂੰ ਰੋਕਣ ਲਈ.
ਸਥਿਤੀ: ਪੱਕੇ ਸਲੋਟਾਂ ਵਿੱਚ ਫਲੈਟ ਜਾਂ ਸਿੱਧਾ ਰੱਖੋ; ਆਪਟੀਕਲ ਸਿਸਟਮ ਨੂੰ ਗ਼ਲਤਕਰਨ ਤੋਂ ਬਚਾਉਣ ਲਈ ਭਾਰੀ ਵਸਤੂਆਂ ਨੂੰ ਕਦੇ ਵੀ ਨਹੀਂ.
ਲੰਮੇ ਸਮੇਂ ਦੀ ਸਟੋਰੇਜ: ਐਂਟੀ-ਰਸਟ ਦਾ ਤੇਲ ਦੁਬਾਰਾ ਤੇਲ ਪਾਓ ਅਤੇ ਇੱਕ ਸਿਲਿਕਾ ਪੈਕਟ ਸ਼ਾਮਲ ਕਰੋ; ਵਰਤੋਂ ਤੋਂ 24 ਘੰਟੇ ਪਹਿਲਾਂ, ਜ਼ੀਰੋ ਸਥਿਤੀ ਦੀ ਪੜਤਾਲ 180 ° ਰੋਟੇਸ਼ਨ ਕੈਲੀਬ੍ਰੇਸ਼ਨ ਦੁਆਰਾ.

4. ਮਹੀਨਾਵਾਰ ਕਾਰਜਸ਼ੀਲ ਜਾਂਚ

ਭਰੋਸੇਯੋਗਤਾ ਨੂੰ ਯਕੀਨੀ ਬਣਾਉਣ ਲਈ ਨਿਯਮਿਤ ਤੌਰ ਤੇ ਪ੍ਰਦਰਸ਼ਨ ਦੀ ਜਾਂਚ ਕਰੋ:

ਬੁਲਬੁਲਾ ਸਪਸ਼ਟਤਾ: ਕੰਪੋਜ਼ਿਟ ਬੁਲਬੁਬਲ ਚਿੱਤਰ ਦੀ ਪੁਸ਼ਟੀ ਕਰੋ ਬਿਨਾਂ ਧੁੰਦਲਾਪਣ.
ਲੀਵਰ ਅੰਦੋਲਨ: ਨਿਰਵਿਘਨ ਘੁੰਮਣ ਲਈ ਟੈਸਟ ਮਾਈਕਰੋ-ਪੇਚ-ਤਹੁਖਤਾ ਸੰਕੇਤ ਦੀ ਜ਼ਰੂਰਤ ਹੁੰਦੀ ਹੈ.
ਫਲੈਟੈਸ ਚੈੱਕ: ਫੈਕਟਰੀ-ਕੈਲੀਬਰੇਟਡ ਫਲੈਟਪਨ ਨੂੰ ਪ੍ਰਮਾਣਿਤ ਕਰਨ ਲਈ ਹਵਾਲਾ ਪਲੇਟ ਦੀ ਵਰਤੋਂ ਕਰੋ (± 0.0003mm / m).

5. ਲੰਬੀ ਉਮਰ ਲਈ ਸਟੈਰੇਨ ਦਾ ਸਮਰਥਨ

ਪੀਕ ਦੀ ਕਾਰਗੁਜ਼ਾਰੀ ਬਣਾਈ ਰੱਖਣ ਲਈ ਸਾਡੀ ਮਾਹਰ ਸੇਵਾਵਾਂ ਦਾ ਲਾਭ ਉਠਾਓ:

ਫੈਕਟਰੀ ਰੀਕਲਿਬਸੇਸ਼ਨ: ਨਾਜ਼ੁਕ ਐਪਲੀਕੇਸ਼ਨਾਂ ਲਈ ਆਈਸੋ-ਪ੍ਰਮਾਣਤ ਉਪਕਰਣਾਂ ਦੁਆਰਾ 0.01mm / ਐਮ ਸ਼ੁੱਧਤਾ ਨੂੰ ਰੀਸਟੋਰ ਕਰੋ.
ਸੱਚੇ ਹਿੱਸੇ: ਬਦਲੇ ਦੇ ਭਾਗ ਅਨੁਕੂਲਤਾ ਨੂੰ ਯਕੀਨੀ ਬਣਾਉਂਦੇ ਹਨ ਅਤੇ ਅਸਲ ਸ਼ੁੱਧ ਸ਼ੁੱਧਤਾ ਨੂੰ ਸੁਰੱਖਿਅਤ ਕਰਦੇ ਹਨ.

ਇਨ੍ਹਾਂ ਕਦਮਾਂ ਦਾ ਪਾਲਣ ਕਰਕੇ, ਤੁਹਾਡਾ ਸਟ੍ਰੈਨਨ ਆਪਟੀਕਲ ਕੰਪੋਜ਼ਿਟ ਚਿੱਤਰ ਦਾ ਪੱਧਰ ਉਦਯੋਗਿਕ ਅਲਾਈਨਮੈਂਟ ਦੇ ਕੰਮਾਂ ਲਈ ਇਕਸਾਰ ਸ਼ੁੱਧਤਾ ਪ੍ਰਦਾਨ ਕਰੇਗਾ, ਜੋ ਸਾਡੇ 30+ ਸਾਲਾਂ ਦੀ ਇੰਜੀਨੀਅਰਿੰਗ ਦੀ ਮੁਹਾਰਤ ਦੁਆਰਾ ਸਮਰਥਿਤ ਹੈ.

ਆਪਟੀਕਲ ਕੰਪੋਜ਼ਾਈਟ ਚਿੱਤਰ ਪੱਧਰ ਦੀ ਜ਼ੀਰੋ ਸਥਿਤੀ ਕੈਲੀਬ੍ਰੇਸ਼ਨ: 180 ° ਰੋਟੇਸ਼ਨ ਵਿਧੀ ਨੇ ਸਮਝਾਇਆ

ਇਸ ਦੇ 0.01mm / m ਸ਼ੁੱਧਤਾ ਨੂੰ ਬਣਾਈ ਰੱਖਣ ਲਈ ਤੁਹਾਡੇ ਸਟਰੇਨ ਦੇ ਆਪਟੀਕਲ ਕੰਪੋਜ਼ ਦੇ ਪੱਧਰ ਲਈ ਤੁਹਾਡੀ ਸਟਰੇਨ ਅਪਲਾਸਾਈਟ ਚਿੱਤਰ ਪੱਧਰ ਲਈ ਜ਼ਰੂਰੀ ਹੈ. 180 ° ਰੋਟੇਸ਼ਨ ਵਿਧੀ ਸੂਖਮ ਆਪਟੀਕਲ ਜਾਂ ਮਕੈਨੀਕਲ ਸ਼ਿਫਟਾਂ ਨੂੰ ਦੂਰ ਕਰਦੀ ਹੈ, ਜਿਵੇਂ ਕਿ ਸੀਐਨਸੀ ਮਸ਼ੀਨ ਅਲਾਈਨਮੈਂਟ ਜਾਂ ਏਰੋਸਪੇਸ ਕੰਪੋਨੈਂਟ ਜਾਂਚ ਵਰਗੇ ਭਰੋਸੇਯੋਗ ਮਾਪਾਂ ਨੂੰ ਯਕੀਨੀ ਬਣਾਓ. ਇੱਥੇ ਇੱਕ ਸੁਥਰਾ, ਕਦਮ-ਦਰ-ਕਦਮ ਗਾਈਡ ਹੈ:

1. ਕੈਲੋਬਰੇਟ ਕਿਉਂ?

ਪ੍ਰਭਾਵ, ਕੰਪਨੀਆਂ, ਜਾਂ ਤਾਪਮਾਨ ਦੇ ਉਤਰਾਅ-ਚੜ੍ਹਾਅ ਪੱਧਰ ਦੀ ਜ਼ੀਰੋ ਹਵਾਲਾ ਨੂੰ ਬਦਲ ਸਕਦੀਆਂ ਹਨ, ਜਿਸ ਨਾਲ ਮਾਪ ਵਹਾਅ ਹੁੰਦਾ ਹੈ. ਕੈਲੀਬ੍ਰੇਸ਼ਨ ਉਹਨਾਂ ਆਪਟੀਕਲ ਪ੍ਰਿਜ਼ਮ ਅਤੇ ਲੀਵਰ ਪ੍ਰਣਾਲੀ ਦੇ ਨਾਲ ਬੱਬਲ ਸ਼ੀਸ਼ੀ ਨੂੰ ਅਸਲ ਵਿੱਚ ਰੀਸਾਈਜ ਕਰਦੀ ਹੈ ਜਿੱਥੇ 0.001mm ਭਟਕਣਾ ਅਸਵੀਕਾਰਿਤ ਹਨ ਜਿਵੇਂ ਕਿ ਮਸ਼ੀਨ ਟੂਲ ਗਾਈਡ ਜਾਂ struct ਾਂਚਾਗਤ ਫਰੇਮਵਰਕ.

2. ਸੈੱਟਅੱਪ ਦੀਆਂ ਜਰੂਰਤਾਂ

ਸਟੈਰੇਨ ਆਪਟੀਕਲ ਕੰਪੋਜ਼ਿਟ ਚਿੱਤਰ ਪੱਧਰ (ਇੱਕ V-ਗ੍ਰਹਰ ਅਧਾਰ ਅਤੇ ਮਾਈਕਰੋ ਐਡਜਸਟਿੰਗ ਪੇਚ ਦੀ ਵਿਸ਼ੇਸ਼ਤਾ))
ਪ੍ਰਮਾਣਿਤ ਸ਼ੁੱਧਤਾ ਦਾ ਹਵਾਲਾ ਫਲੈਟ (ਉਦਾਹਰਣ ਵਜੋਂ, ਸਾਡੀ ਸਟਰੇਨ ਗ੍ਰੇਨੀਟ ਸਤਹ ਪਲੇਟ, ਫਲੈਟਾਂ ਦੇ ਨਾਲ ≤0.0002mm / ਐਮ)
ਤਾਪਮਾਨ-ਸਥਿਰ ਵਾਤਾਵਰਣ ਵਿੱਚ ਇੱਕ ਸਾਫ਼, ਕੰਬਣੀ-ਮੁਕਤ ਵਰਕਬੈਂਚ (18 ਡਿਗਰੀ ਸੈਲਸੀਅਸ 22 ° C ਦੀ ਸਿਫਾਰਸ਼ ਕੀਤੀ))

3. ਕਦਮ 1: ਸ਼ੁਰੂਆਤੀ ਉਪਾਅ

ਫਲੈਟ ਦੇ ਕੇਂਦਰੀ ਧੁਰੇ ਦੇ ਨਾਲ ਵੀ-ਗ੍ਰੈਚਡ ਬੇਸ ਨੂੰ ਇਕਸਾਰ ਕਰਦਿਆਂ, ਹਵਾਲੇ ਦੇ ਪੱਧਰ ‘ਤੇ ਲੈਵਲ ਫਲੈਟ’ ਤੇ ਰੱਖੋ. ਮਾਈਕਰੋ ਐਡਜਸਟਿੰਗ ਪੇਚ ਨੂੰ ਘੁੰਮਾਓ ਜਦੋਂ ਤੱਕ ਮਿਸ਼ਰਿਤ ਬੁਲਬੁਲਾ ਚਿੱਤਰ ਨੂੰ 45 ° PARMAS ਸਿਸਟਮ ਦੁਆਰਾ ਬਣਾਇਆ ਗਿਆ -5 ° PRIME ਸਿਸਟਮ ਦੁਆਰਾ ਬਣਾਇਆ ਗਿਆ ਵਿ f ਫਾਈਂਡਰ ਵਿੱਚ ਓਵਰਲੈਪਸ. ਇਸ ਸ਼ੁਰੂਆਤੀ ਪੈਮਾਨੇ ਨੂੰ ਪੜ੍ਹਨ (ਏ) ਨੂੰ ਪੜ੍ਹਨ (ਏ), ਜੋ ਸਹੀ ਜ਼ੀਰੋ ਤੋਂ ਮੌਜੂਦਾ ਭਟਕਣਾ ਨੂੰ ਦਰਸਾਉਂਦਾ ਹੈ.

4. ਕਦਮ 2: 180 ° ਰੋਟੇਸ਼ਨ ਅਤੇ ਦੂਜਾ ਰੀਡਿੰਗ

ਫਲੈਟ ‘ਤੇ ਇਸ ਦੀ ਲੰਬੀ ਰੁਝਾਨ ਨੂੰ ਸੰਭਾਲਣ ਤੋਂ ਬਾਅਦ 180 ° 180 ° 10 ° ਸਿਰੇ-ਤੋਂ ਅੰਤ ਨੂੰ ਫਲਿੱਪ ਕਰੋ (ਕਿਸੇ ਵੀ ਪਾਰਦਰਸ਼ੀ ਅੰਦੋਲਨ ਤੋਂ ਬਚੋ). ਬੱਬਲ ਚਿੱਤਰ ਨੂੰ ਇਕਸਾਰ ਕਰਨ ਲਈ ਮਾਈਕਰੋ-ਪੇਚ ਨੂੰ ਦੁਬਾਰਾ ਵਿਵਸਥਿਤ ਕਰੋ ਅਤੇ ਨਵੀਂ ਰੀਡਿੰਗ (ਬੀ) ਨੂੰ ਰਿਕਾਰਡ ਕਰੋ. ਅੰਤਰ δ = | ਏ – ਬੀ | ਜ਼ੀਰੋ ਸਥਿਤੀ ਗਲਤੀ ਨੂੰ ਦਰਸਾਉਂਦਾ ਹੈ; ਸਟਰੇਨ ਦੇ ਪੱਧਰਾਂ ਲਈ ਆਦਰਸ਼ ਮੁੱਲ ≤0.005mm / ਐਮ.

5. ਕਦਮ 3: ਗਲਤੀ ਸੁਧਾਰ ਅਤੇ ਤਸਦੀਕ

ਮਿਡ ਪੁਆਇੰਟ ਦੇ ਤੌਰ ਤੇ ਨਿਸ਼ਾਨਾ ਜ਼ੀਰੋ ਸਥਿਤੀ ਦੀ ਗਣਨਾ ਕਰੋ: ਸੀ = (ਏ +) / 2. ਜ਼ੀਰੋ-ਐਡਜਸਟਮੈਂਟ ਪੇਚ ‘ਤੇ ਸੁਰੱਖਿਆ ਕੈਪ ਨੂੰ oo ਿੱਲਾ ਕਰੋ (ਆਮ ਤੌਰ’ ਤੇ ਬੁਲਬੁਲੇ ਸ਼ੀਸ਼ੀ ਦੇ ਨੇੜੇ ਸਥਿਤ), ਪੇਜ਼ ਨੂੰ ਘੁੰਮਾਓ ਜਦੋਂ ਤਕ ਪੈਮਾਨੇ ਨੂੰ ਚਿਪਕਾਓ ਸੀ, ਤਾਂ ਮੁੜ ਚਾਲੂ ਕਰੋ. Reptions δ0.002mm / ਐਮ, ਘੱਟੋ ਘੱਟ ਬਾਕੀ ਗਲਤੀ ਨੂੰ ਯਕੀਨੀ ਬਣਾਉਣ ਲਈ ਕਦਮ 3-4 ਦੁਹਰਾਓ.

6. ਸ਼ੁੱਧਤਾ ਲਈ ਸੁਝਾਅ

ਟ੍ਰਿਪਲ-ਚੈੱਕ ਇਕਸਾਰਤਾ: 3 ਕੈਲੀਬ੍ਰੇਸ਼ਨ ਦੇ ਚੱਕਰ ਬਣਾਓ, ਖ਼ਾਸਕਰ ਤਾਪਮਾਨ ਨੂੰ ਲਿਜਾਉਣ ਜਾਂ ਦੁਹਰਾਉਣ ਦੇ ਨਤੀਜਿਆਂ ਨੂੰ ਯਕੀਨੀ ਬਣਾਉਣ ਲਈ.
ਚਲਦੇ ਹਿੱਸਿਆਂ ਨੂੰ ਲੁਬਰੀਕੇਟ ਕਰੋ: ਨਿਰਵਿਘਨ, ਬੈਕਲੈਸ਼ ਮੁਕਤ ਓਪਰੇਸ਼ਨ ਨੂੰ ਯਕੀਨੀ ਬਣਾਉਣ ਤੋਂ ਪਹਿਲਾਂ ਸਟੈਰੇਨ ਦੇ ਗੈਰ-ਤੇਜ਼ਾਬੀ ਤੇਲ ਦੀ ਇੱਕ ਬੂੰਦ ਲਗਾਓ.
ਵਾਤਾਵਰਣ ਨਿਯੰਤਰਣ: ਗਰਮੀ ਦੇ ਸਰੋਤਾਂ ਦੇ ਨੇੜੇ ਕੈਲੀਬ੍ਰੇਸ਼ਨ ਤੋਂ ਪਰਹੇਜ਼ ਕਰੋ, ਜਿਵੇਂ ਕਿ ਮਾਮੂਲੀ ਤਾਪਮਾਨ ਵੀ ਗ੍ਰੇਨਾਈਟ ਬੇਸ ਦੀ ਅਯਾਮੀ ਸਥਿਰਤਾ ਨੂੰ ਪ੍ਰਭਾਵਤ ਕਰ ਸਕਦਾ ਹੈ ਅਤੇ ਗਲਤੀਆਂ ਨੂੰ ਪੇਸ਼ ਕਰ ਸਕਦਾ ਹੈ.

7. ਸਟੈਰੇਨ ਦੀ ਕੈਲੀਬ੍ਰੇਸ਼ਨ ਸਹਾਇਤਾ

ਹਰ ਟਰੇਨ ਆਪਟੀਕਲ ਕੰਪੋਜ਼ਿਟ ਚਿੱਤਰ ਪੱਧਰ ਵਿੱਚ ਇੱਕ ਐਨਆਈਐਸਟੀ-ਟਰੇਸਯੋਗ ਕੈਲੀਬ੍ਰੇਸ਼ਨ ਸਰਟੀਫਿਕੇਟ ਸ਼ਾਮਲ ਹੁੰਦਾ ਹੈ, ਪਰ ਤਿਮਾਹੀ ਇਨ-ਫੀਲਡ ਚੈੱਕਾਂ ਨੂੰ ਭਾਰੀ ਵਰਤੋਂ ਦੀ ਸਿਫਾਰਸ਼ ਕੀਤੀ ਜਾਂਦੀ ਹੈ. ਸਾਡੀ ਸਹਾਇਤਾ ਸ਼ਾਮਲ ਹੈ:

ਫੈਕਟਰੀ ਰੀਕਲਿਬਸੇਸ਼ਨ: ਉੱਚ ਪੱਧਰਾਂ ਦੀਆਂ ਅਰਜ਼ੀਆਂ ਲਈ ਲੇਜ਼ਰ ਇੰਟਰਫ੍ਰੋਮੈਟਰਾਂ ਦੀ ਵਰਤੋਂ ਕਰਕੇ ਅਸਲੀ 0.01mmm / m ਦੀ ਸ਼ੁੱਧਤਾ ਨੂੰ ਬਹਾਲ ਕਰਨਾ.
ਸੱਚੀ ਸਪੇਅਰ ਪਾਰਟਸ: ਲੰਬੇ ਸਮੇਂ ਦੀ ਵਰਤੋਂ ਲਈ ਆਸਾਨੀ ਨਾਲ ਉਪਲਬਧ ਐਡਜਸਟਮੈਂਟ ਪੇਚ ਅਤੇ ਰੱਖ-ਰਖਾਅ ਕਿੱਟਾਂ.
ਵੀਡੀਓ ਟਿ utorial ਟੋਰਿਯਲ ਅਤੇ ਮਾਹਰ ਸੇਧ: STO-SAIB ਾਂਚਾ ਪ੍ਰਕਿਰਿਆਵਾਂ ਵਿੱਚ ਸਹਾਇਤਾ ਲਈ ਕਦਮ-ਦਰ-ਕਦਮ ਵੀਡੀਓ ਅਤੇ ਇੰਜੀਨੀਅਰ ਸਹਾਇਤਾ.

ਅੰਤਮ ਨੋਟ

180 ° ਰੋਟੇਸ਼ਨ method ੰਗ ਨੂੰ ਇਹ ਸੁਨਿਸ਼ਚਿਤ ਕਰਦਾ ਹੈ ਕਿ ਤੁਹਾਡੇ ਸਟਰੈਨਟ੍ਰੋਸੇਟ ਐਕਸੋਸਾਈਟ ਚਿੱਤਰ ਪੱਧਰ ਨੂੰ ਸਿਲੰਡਰ ope ਲਾਣ ਦੇ ਮਾਪਾਂ, ਮਸ਼ੀਨ ਟੂਲ ਫਲੈਟੇਸ ਜਾਂਚਾਂ, ਅਤੇ ਹੋਰ ਨਾਜ਼ੁਕ ਅਲਾਈਨਮੈਂਟਾਂ ਲਈ ਲੋੜੀਂਦੀ ਸ਼ੁੱਧਤਾ ਪ੍ਰਦਾਨ ਕਰਦਾ ਹੈ. ਉਚਿਤ ਕੈਲੀਬ੍ਰੇਸ਼ਨ ਦੇ ਨਾਲ, ਇਹ ਟੂਲ, ਸਾਡੇ 30+ ਸਾਲਾਂ ਦੀ ਇੰਜੀਨੀਅਰਿੰਗ ਦੀ ਮੁਹਾਰਤ ਤੋਂ ਪੁਸ਼ਟੀ ਕਰਦਾ ਹੈ, ਇਹ ਸੁਨਿਸ਼ਚਿਤ ਕਰਨਾ ਕਿ ਹਰ ਮਾਪ ਪਹਿਲੇ ਵਾਂਗ ਭਰੋਸੇਮੰਦ ਹੈ.
